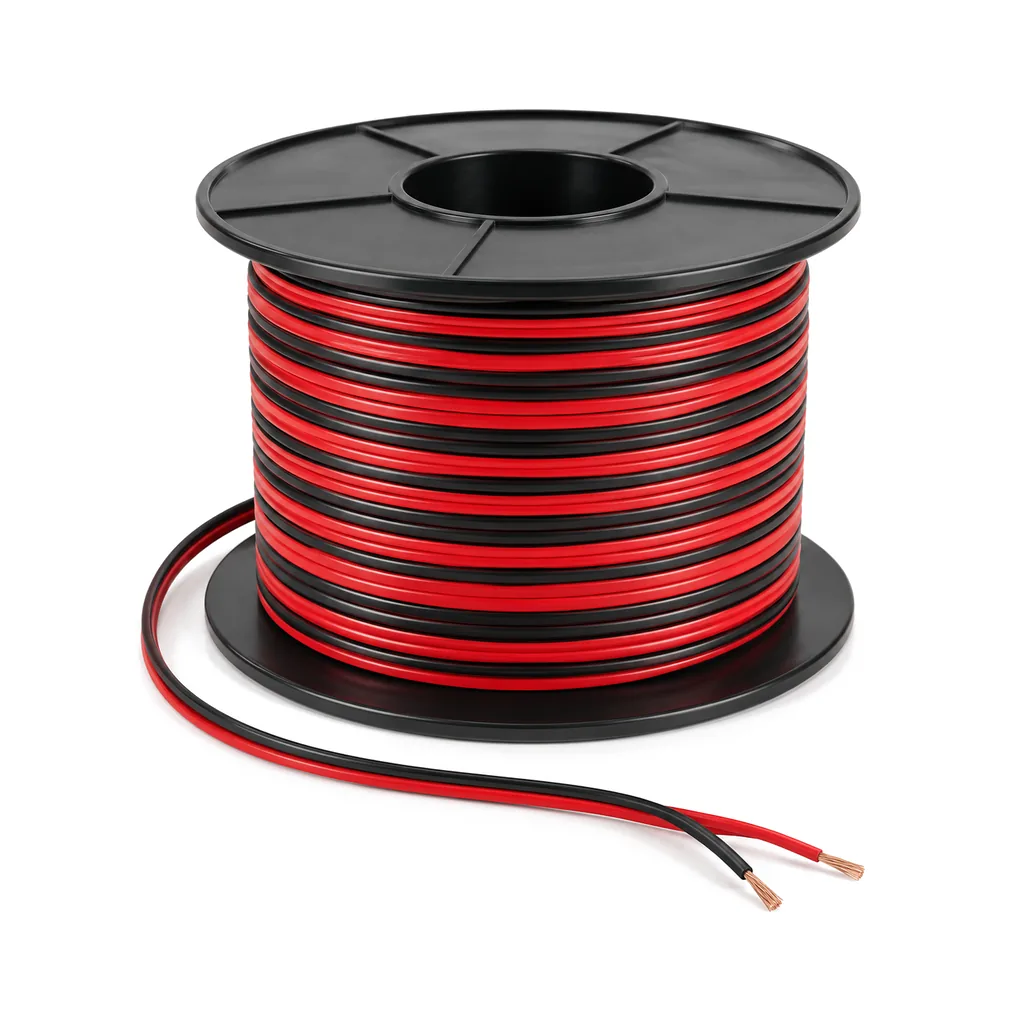

Cable LED de bajo voltaje 18/2, rojo y negro, cobre puro, 50 o 100 ft

Este es el cable para el lado de bajo voltaje de un letrero LED. Es calibre 18 AWG con dos conductores lado a lado, lo que suele escribirse 18/2: rojo para positivo (+) y negro para negativo (-). Cada conductor es de cobre puro trenzado, así que se dobla con facilidad en las esquinas dentro de letras y raceways y aguanta cuando se acomoda en su lugar.

Úselo para:

• El tramo de la fuente de alimentación de 12 V a la primera letra.
• Los puentes de una letra a otra.
• Volver a cablear una letra o una caja de luz después de una reparación.

Viene en largos de 50 ft y 100 ft.

No es para voltaje de línea. El cableado de 120 V que alimenta la fuente lo hace un electricista con cable apto para ese trabajo.

Respete la polaridad: rojo al + de la fuente y de los LED, negro al -. Los LED conectados al revés normalmente solo se quedan apagados, así que si una letra no enciende después de cablearla, revise primero la polaridad.

En tramos largos de 12 V importa la caída de voltaje. La corriente va por un conductor y regresa por el otro, así que el cobre que recorre es el doble del largo del tramo. El cobre calibre 18 AWG tiene una resistencia de unos 6.4 a 6.7 ohmios por cada 1,000 ft. Ejemplo: un letrero que consume 3 A al final de un tramo de 20 ft pasa por 40 ft de cobre, unos 0.26 ohmios, y pierde unos 0.8 V. Entonces las letras más lejanas se ven más tenues que las cercanas. Para corregirlo, acerque la fuente, alimente los tramos largos por ambos extremos o reparta las letras en dos tramos.

Donde el cable pase por una pared o un techo, pregunte a su electricista qué tipo de cable pide su reglamento local; muchos inspectores esperan cable marcado CL2 o CL3 dentro de las paredes. En exterior, pase el cable por dentro de las letras, del raceway o de un tubo conduit, y selle cada conexión.

Mida el camino real que seguirá el cable, no la línea recta: desde la fuente de alimentación, por la pared o a través de ella, hasta la primera letra, y luego de letra en letra. Agregue unos pies en cada extremo para conexiones y errores. Si el total es menor de unos 40 ft, basta con el carrete de 50 ft; si es más, elija el de 100 ft.

Luego revise la carga. Si el tramo es largo y el letrero consume varios amperios, calcule la caída de voltaje con el método de arriba. Si la pérdida es suficiente para que las letras lejanas se vean tenues, acorte el tramo acercando la fuente, alimente el tramo por ambos extremos o reparta el letrero en dos tramos.

Si alguna parte del tramo va dentro de una pared, pregunte a su electricista por el tipo de cable antes de comprar.
